JES-XL智能型
小電流接地選線保護裝置
一、概述
JES-XL智能型小電流接地選線保護裝置是我公司在廣泛調研并積累公司多年科研經驗的基礎上，最新研制成功的新一代小電流系統接地故障選線和保護裝置。本裝置利用32位ARM芯片作為檢測、邏輯判斷、控制的核心元件，總線不出ARM芯片，具有運算速度快、性能穩定、抗干擾能力強等優點。裝置在硬件和算法上做了重大改進，使準確率大大提高，可廣泛應用于電力系統變電站、發電廠、水電站及化工、冶金、煤炭、鐵路等大型企業廠礦的供電系統。
二、功能原理
裝置實時監測系統各段母線零序電壓和各路出線零序電流。當系統發生接地故障時，裝置計算分析接地母線PT開口三角處的零序電壓和該母線出線的零序電流間的大小、相位關系，并根據設定的接地故障判據，選出發生接地故障的線路；同時顯示、記錄、遠傳相關故障數據，給出告警信號，然后再保持循環監測狀態。
三、技術特點
1、 本裝置核心部件采用新一代智能ARM芯片，集成度高、 抗干擾能力強、運行速度快、存儲容量大、可靠性高；
2、 采用雙ARM芯片，數據采集和分析判斷使用獨立的ARM芯片；
3、 輸入零序電壓無同名端一致要求；
4、 采用大屏幕液晶(LCD)顯示，全漢化菜單，易于理解，操作簡單；
5、 具有報警、編碼兩種輸出方式；
6、 配備RS485、RS232 、RS422多種通訊接口；
7、 可記憶、存儲32次接地故障信息，裝置掉電后信息不丟失；
8、 現場CT變比、啟動電壓均可軟件設定，現場不需調整；
9、 完善的自檢、自恢復功能；
10、采用功能插件結構，方式為后插拔，維修及更換部件極為方便。

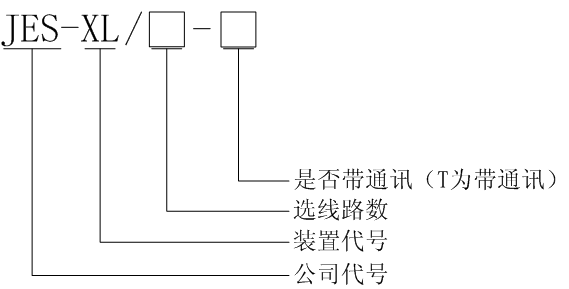

四、產品選型
五、技術指標
1、 電源電壓：AC 220V±10％或DC220V±10％；
2、 整機功耗：≤20W；
3、 環境溫度：-10℃～+55℃；空氣相對濕度：不大于90%；
4、 環境要求：周圍介質無導電塵埃或使絕緣損壞的腐蝕性氣體、霉菌等。安裝地點應具有防御風、雨、沙和防塵設施；
5、 輸入參數:
電壓等級：1～2個；母線段數：1～4段；出線數：12路、24路、36路、48路；
零序電壓 (U01～U04)：100V； 零序電流（CT1～CT48）：0.4A；
6、 報警輸出：報警繼電器觸點容量為：DC220V ，5A ；
7、 通訊：接口RS232、RS485、RS422可選；通訊規約DISA、MOUDBUS、XJ103可選；
六、訂貨須知
1、請說明裝置電源的類型：交流或直流及電壓大小；
2、請說明是否需要通訊功能，若有請提供通訊接口及通訊規約；
3、請說明母線段數及選線回路數。
七、附圖
產品尺寸：屏體安裝方式為嵌入式，采用后接線方式連線。
1、12/24路接地選線裝置屏面安裝開孔尺寸：230×178（寬×高）
主視圖 俯視圖
開孔尺寸
2、36/48路接地選線裝置屏面安裝開孔尺寸：450×178（寬×高）
主視圖 俯視圖
機箱外形尺寸圖
安裝開孔圖
JES-XL小電流系統保護裝置現場連結原理圖：
