產品說明:
一. 功能及原理簡介

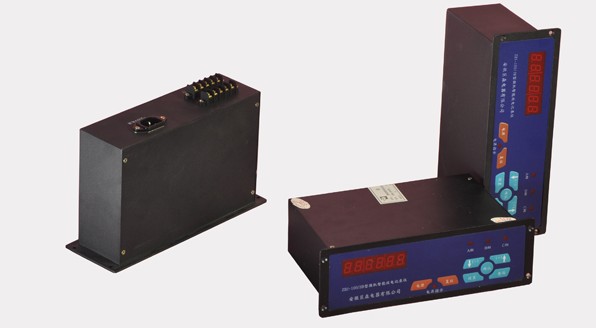

ZBJ-100/3B型微機智能放電記錄儀是以高性能微處理器為核心設計的放電記錄設備，用于同JPB組合式過電壓保護器配套使用，記錄放電時間、放電次數及放電相別，在我公司確認的情況下，亦可應用于其他需要放電記錄的場合。其功能及特點如下：
1.以具有良好抗干擾性能的工業級PIC微處理器為核心的智能型記錄儀器，輸入信號為5~100V電壓信號，系統經抗干擾設計可不受放電產生的強磁場的干擾。
2.具有當前時刻放電相信號指示功能。
3.具有放電時間記錄功能，可以分相記錄，分為相間和相地共七種形式。
4.可任意查詢放電記錄內容。
5. 儀器內時鐘在掉電后仍可保證準確計時，可避免掉電后調整時間的麻煩。
6.內存的數據具有掉電保護功能，可保證所記錄的數據在保存期內（100年）不會發生丟失現象。
7. 設計有RS485通信接口，視用戶情況可配專用軟件或數據采集器可實現多機聯網并與上位機（或手提電腦）進行數據傳輸，在上位機形成所需的數據文件并進行保存、編輯或打印等操作。

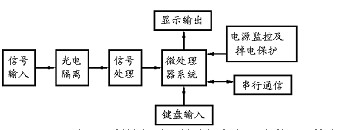

ZBJ-100/3B型微機智能放電記錄儀工作原理方框圖如圖十三所示。一旦被保護的系統產生過電壓，該過電壓會被保護用組合式避雷器進行放電泄放和吸收，放電時會產生約100V的電壓信號輸入至記錄器。該輸入信號經過光電隔離、信號整形、濾波］輸入至微處理器］微處理器一旦接受到該信號，即刻對三路輸入信號進行查詢，并對查詢的結果和相應的時間進行記錄和處理。通過鍵盤輸入可對系統的初始時間進行設置；可任意查詢記錄的結果；必要時可對存儲的記錄結果進行清零處理。顯示輸出部分包括六位數碼顯示和三路放電相信號指示，正常情況下，數碼部分顯示實時時間，放電相信號部分指示當前放電相情況；查詢時顯示查詢結果。電源監控及掉電保護電路可保證在系統復位和斷電的情況下保存所有的記錄結果。通過RS485串行通信接口，可與上位機（或手提電腦）進行數據傳輸。
二. 設備安裝指南
在進行設備安裝之前，請將電源線插入主機電源插孔，并接通220V交流電源，按動主機操作面板上的輕觸式電源按鍵，觀察主機有無正常顯示。主機功能正常時，電源指示燈有節律閃動，數碼顯示窗內顯示的數字無缺筆畫現象，無怪字符出現。如一切正常，即可進行下一步安裝工作。
2.1 室內安裝

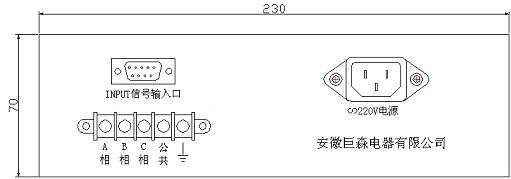

1.下圖為放電記錄儀后蓋板接口示意圖，安裝時首先在開關柜柜門上待安裝位置開一尺寸為：長×高＝232mm×72mm的安裝孔, 并用電鉆準確打出四個大小為φ4的固定螺孔位；
圖十四 ZBJ-100/3B放電記錄儀接口示意圖
2.2 將ZBJ-100/3B放電記錄儀放入安裝孔內，用附帶的緊固螺栓將記錄儀固定好，按照?qǐng)D十五“聯接示意圖”并對照Z(yǔ)BJ-100/3B放電記錄儀后蓋板的連接標識，連接好所有聯線，
注意：記錄儀的外殼必須良好接地，否則將嚴重影響裝置的抗干擾性能！
圖十五 ZBJ放電記錄儀安裝聯線示意圖
2.3 室外安裝
1.根據現場安裝情況，參照防水外箱尺寸，焊接安裝支架；
2.將聯接線（電源線、信號線）穿過外箱底部的出線孔，與微機智能放電記錄儀聯接好，用M3沉頭螺栓將計數器安裝在防水箱內，蓋好前防水面板。其它與室內安裝相同。
注意：設備接地必須良好，根據現場實際情況，在操作面板前加蒙透明防水塑料膜！
|
