1、產品概述
電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，電流互感器二次側處于近似短路狀態，輸出電壓很低。在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。
二次側過電壓不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用電流互感器過電壓保護器就能夠有效的防止因電流互感器二次開路引發的事故。
2、原理簡介及主要用途
電流互感器二次側工作在近于短路的狀態下。根據磁動勢平衡原理，如果二次側開路，使勵磁磁勢劇增，或一次側電流劇變，這一方面導致電流互感器鐵心過熱而燒毀；另一方面由于二次繞組匝數很多，感應出的高電壓，將危及人身和設備安全。

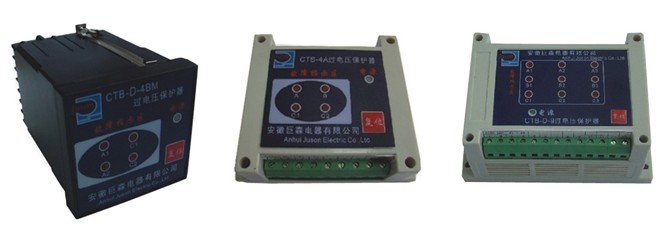

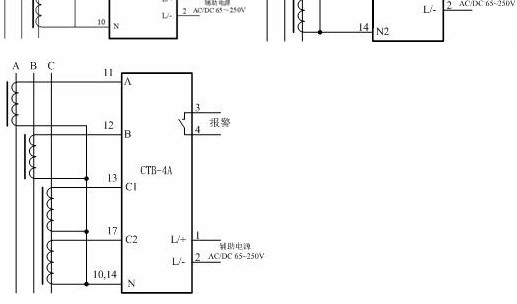

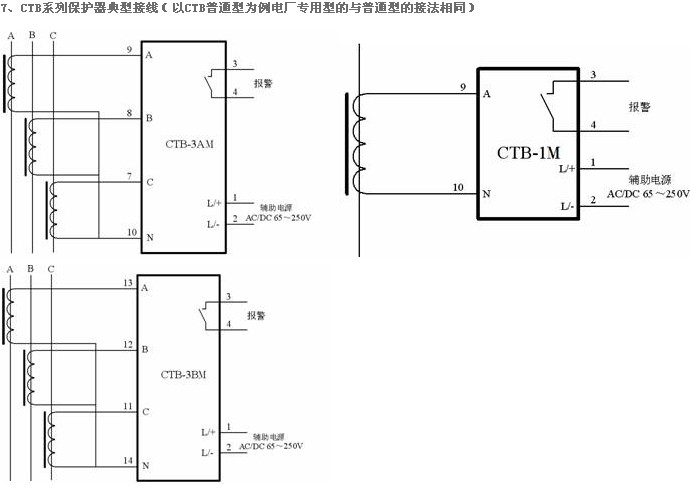

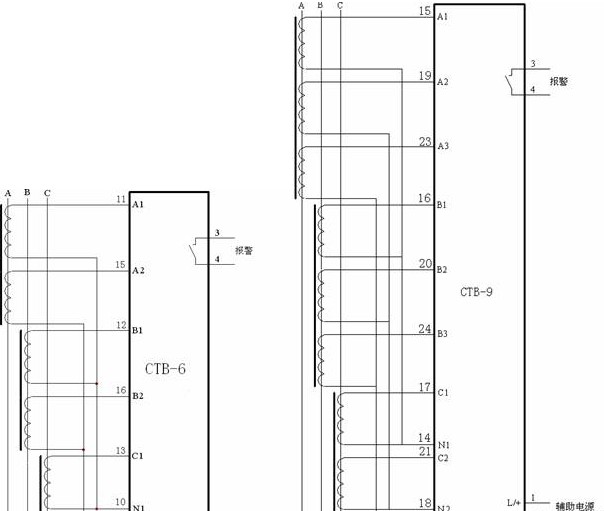

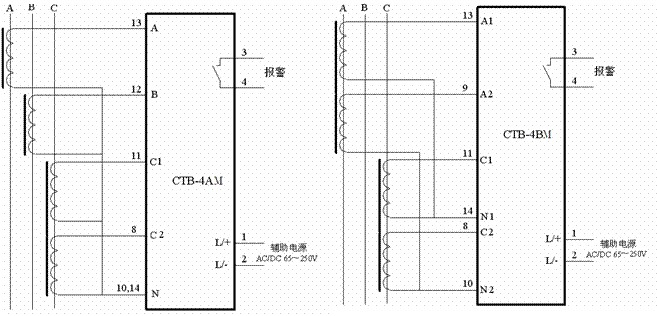

CTB系列過電壓保護器主要用于各種電流互感器CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作，短路電流互感器二次側繞組，發光二極管顯示故障部位，蜂鳴報警和繼電器報警閉合觸點輸出。當故障排除后，按下“復位”按鈕，保護器又可重新投入正常運行。
CTB些列過電壓保護器應用于CT二次側的差動繞組、過流繞組、測量繞組、母線保護繞組、備用繞組等。
另外，對于系統變電所或電廠及供電要求特別高的供電系統，我們推薦采用該系列中的D型即CTB-D電廠專用型過電壓保護器。CTB-D型過電壓保護器，采用性能更優異的微處理器及更適用于電力系統的算法，相較與CTB普通型號，其動作速度更快，抑制過電壓能力更強。
2、本保護器特點
目前，市場上銷售的電流互感器二次保護器，絕大部分采用ZnO壓敏電阻作為基本限壓元件，雙向可控硅作為短路開關，以及配備相應的邏輯判斷數字電路構成。這種保護器一般使用密閉的塑料外殼，由于受到外殼空間限制，壓敏電阻和雙向可控硅不可能采用體積大的大功率器件以及加裝散熱器，加之外殼本身散熱條件差，因此一旦發生故障，保護用的功率器件本身長時間工作就極易燒毀；該類保護器的邏輯判斷電路采用簡單的分離器件搭建而成，只能實現簡單的邏輯判斷或時序控制。整個設備功能單一，缺乏智能判斷能力，雖然這種電路反應速度快，但在有開關切換或接觸器動作場合卻常常誤動，因而該類保護器抗干擾能力差、可靠性較低。
本公司開發的CTB系列過電壓保護器，運用了計算機技術、模/數轉換技術和光電隔離技術，以微處理器為核心實現了數據采集、數字濾波、特定分析算法和處理，性能和可靠性遠高于普通電流互感器二次保護器，本CTB過電壓保護器以繼電器作為保護元件，可10萬次以上可靠動作，工作壽命長，觸點接觸電阻小，過流溫升小，適宜長時間工作。
3、主要技術指標
① 正常漏電流 IL20V： ＜50µA
② 保護啟動電壓UC： 150V±10%
③ 保護響應時間TS： 小于2個周波
④ 報警繼電器觸點容量：AC 250V/5A
⑤ 保護繼電器觸點容量：AC 277V/10A
⑥ 輔助電源： AC/DC 65～250V
⑧ 工作環境： 溫度-20℃～+50℃ 濕度≤95%RH

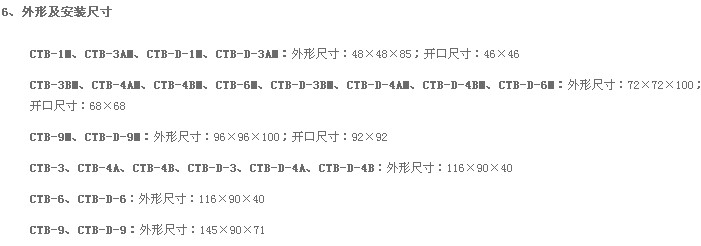

4、測試方法

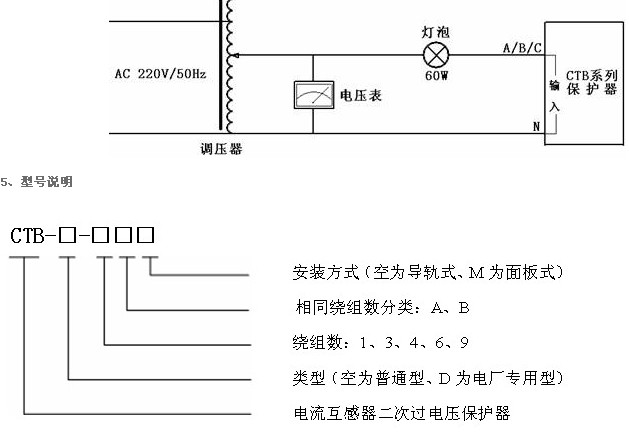

測試電路接線見下圖，將單相調壓器調到0V位置，輸出端接到某一繞組與相應的N端(如A1與N1，B2與N2)，接通CTB-D保護器電源，此時，面板上的工作指示燈（綠色）亮，而其它的指示燈均應不亮，這表示各路保護電路均處于正常的復位狀態。假如還有紅色指示燈亮，說明相應部分保護狀態未正常復位，需要按復位按鈕予以復位。測試步驟如下：
① 緩慢地調節調壓器，使調壓器輸出電壓逐漸升高，當燈泡亮?xí)r，報警繼電器觸點閉合，對應紅色指示燈亮，此刻調壓器輸出電壓數值即為保護動作啟動電壓。
② 降低調壓器的輸出電壓至0V，燈泡也不會熄滅，這說明保持功能正常。之后按下“復位”鍵，燈泡和紅色指示燈熄滅，報警繼電器觸點開路，說明復位功能正常。
③ 依此方法分別檢測所有各路繞組，如果均符合技術指標，則檢測合格。
