　　產品名稱：SB晶閘管保護器

　　產品說明：

　　我公司生產的SB型晶閘管保護器，采用高性能的氧化鋅壓敏電阻為主要保護元件，具有響應速度快、保護性能好、穩定性好，保護能容大、使用壽命長等優點。廣泛適用于晶閘管、變流裝置以及各種直流系統中，用于防護雷電和其它各種異常過電壓，使被保護的設備免受損壞，是阻容過電壓吸收器的理想換代產品。

　　一  主要特點
　　1、保護性能好。因氧化鋅壓敏電阻器的伏安特性曲線平坦（如圖一所示），

　　電流在很大范圍變化時，閥片兩端的電壓基本保持不變，能有效地將過電壓限制在設定的范圍內；
　　2、穩定性好，沒有干擾。低的電位梯度（30V/mm）便于增加厚度，可供選擇的圍大，精度高；
　　3、閥片的單位體積能容大。能夠承受400J/cm3以上的能量密度，瞬時通流量大；
　　4、漏電流小。正常運行工況時的漏電流只有微安級，本身功耗小。另外還具有速度快、體積小、價格低、壽命長等優點，是RC保護裝置的理想換代產品。

　　二  命名及型號
　　本產品是專門為保護大功率電力電子器件晶閘管而制造的半導體陶瓷保護裝置，故命名為晶閘管保護器，本產品代號為SB，產品型號命名如下：

　　三 電器參數
　　SB晶閘管保護器的電氣參數如表一所示。

　　表一  SB的主要電氣參數

參數 型號	標稱電壓 U10mA（V）	標稱能容量（KJ）	泄漏電流 0.75 U10mA (μA)	殘壓比 U80A/ U10mA
SB-05-XXX	500～1200	＞5	≤200	≤1.50
SB-10-XXX	500～1500	＞10	≤200	≤1.50
SB-15-XXX	600～1800	＞15	≤200	≤1.50
SB-20-XXX	600～2200	＞20	≤200	≤1.50
SB-25-XXX	600～2200	＞25	≤200	≤1.45
SB-35-XXX	800～2300	＞35	≤200	≤1.45



　　四  適用條件

　　本產品正常使用的環境條件如下：

　　1、  適用于戶內外；

　　2、  環境溫度：－40～＋40℃；

　　3、  海拔高度：2000米以下；

　　4、  相對濕度：＋40±2℃達≤95%；

　　5、  機械振蕩：10g，50±5Hz；

　　6、  碰撞：10g，1000±20次；

　　使用條件如有特殊要求，請在訂貨合同中注明。

　　五  接線方式

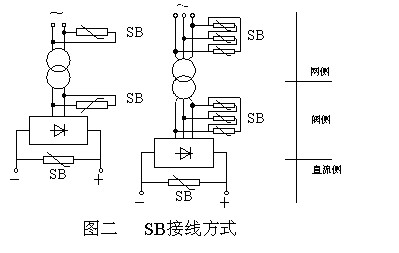

　　SB型晶閘管保護器的接線方式如圖二所示。
