第 1章 產品介紹
1.1 產品設計說明 產品智能型低壓電動機保護器（以下簡稱產品或保護器）是我公司針對低壓電動機的各種故障特性而研發的
新一代智能型低壓保護器，可適用于 AC380V、AC660V 低壓系統，有先進的電動機監控功能，可同時測量顯示三相電流、三相電壓等多種電力參數，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機的保護、監測和控制用，是新一代集繼電保護、測量、控制、通訊為一體的低壓保護裝置，為現代化的設備 管理帶來很大的便利。
產品通過采集三相電流、三相電壓、漏電電流等數據，再將這些數據計算后和控制器記錄的各種保護功能整 定信息進行比較，當符合保護動作條件時，驅動相應繼電器跳閘和報警輸出，從而達到保護電動機的目的。
產品采用一體式設計方案，可實現測量功能、保護功能、電動機啟/停控制功能和遠程通訊功能，同時可以在停車狀態下就地完成各項保護定值、系統參數整定。
產品以通訊功能作為遠程管理的重要手段，支持 MODBUS-RTU 通訊協議。 產品低壓智能保護器符合以下安全標準：
GB14048.1-2000 低壓開關設備和控制設備 總則；
GB14048.4-2003 低壓開關設置和控制設置 機電式接觸器和電動機啟動器；
GB14048.5-2001 低壓開關設備和控制設置 控制電路電器和開關元件第 1 部分：機電式控制電路電器
GB14048.6-1998 低壓開關設備和控制設備 第 2 部分：交流半導體電動機控制器和啟動器
1.2 產品特點
1. 可用于 0.66KV 及以下電壓等級各種電流規格電動機的全面保護；
2. 通過監測三相回路的電流、電壓、漏電電流等參數對電動機或線路進行全面保護(具有啟動超時、過載、堵轉、阻塞、欠載、斷
相、 不平衡、漏電、過 壓、欠 壓等多種保護功能）；

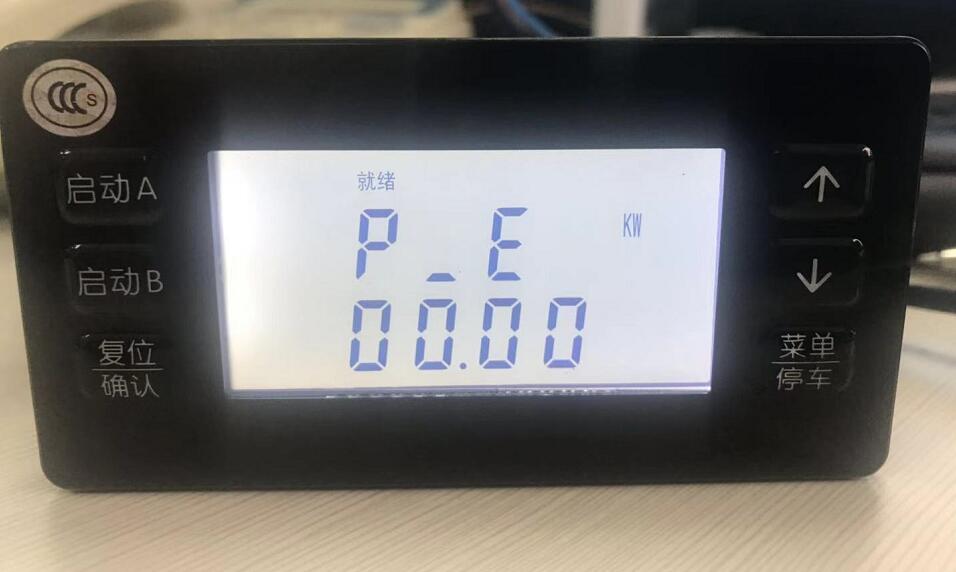

3. 采用高亮度段碼式 LCD，中文提示結合數據，直觀顯示運行狀態或故障保護詳細情況；
4. 可編程設置，保護器可在現場通電后待機狀態下方便地更改整定電流、保護定值等參數；
5. 可選配 1 路 RS485 通訊接口，采用 MODBUS-RTU 協議與后臺組網通訊；
6. 可選配 1 路 DC4～20mA 模擬量變送輸出到后臺工控機（變送對應量可選 A 相電流、B 相電流、C 相電流、三 相平均電流、線電
壓 Uab、線電壓 Ubc、線電壓 Uca、平均線電壓、A 相電流不平衡率、B 相電流不平衡率、C 相電流不平衡率、三相電流不平衡率中
任一電量）；
7. 提供 4 路開關量輸入和 4 路繼電器輸出，可適用于多種啟動控制方式（可選：電動機保護模式、電動機直 接啟動模式、電動機雙
向可逆啟動模式、星/三角啟動兩繼電器模式）；
8. 電源電壓：AC/DC 85V～265V；
9. 保護器采用面板開孔嵌入安裝方式，開孔尺寸：91mm(橫向)×44mm(縱向)；
1.3 分段保護
產品對電動機采用分段式保護，分啟動過程和運行過程對電動機進行保護。
啟動過程中只投入啟動超時保護、斷相保護、電流不平衡保護、漏電保護、堵轉保護；啟動過程結束后將其它保護投入。
啟動過程中，產品在避開啟動初期的尖峰電流后將有效保護投入。
第 2 章 技術參數
2.1 常規技術指標
|
技術參數 |
技術指標 |
|
保護器輔助工作電源 |
AC/DC 85V～265V（交直流通用，寬范圍） |
|
保護器適用電壓系統 |
AC380V、AC660V（50Hz），直接或經 PT 接到產品電壓輸入測量端 |
|
保護器功耗 |
正常工作時≤5W，保護啟動時≤8W |
|
保護器電流規格 |
保護器“電流規格”應略大于電動機銘牌電流，當電動機銘牌電流<200A 時，主線路一次穿過自帶電流互感器即可（注意方向）；當電流＞200A 時，需外置二次 電流為 5A 的保護型電流互感器，二次 5A 電流信號一次穿過自帶電流互感器 CT（注意方向），CT 變比在待機狀態時可設置。 |
|
繼電器輸出觸點 |
DO1、DO3、DO4 為常開觸點，DO2 為常閉觸點，繼電器觸點容量：AC 250V/5A， DC 30V/5A |
|
開關量輸入 |
4 路開關量狀態或命令輸入，有源/無源輸入可選。 |
|
保護器外形及開孔尺寸 |
外形尺寸：99mm×51mm×105mm；開孔尺寸：91mm(橫向)×44mm(縱向) |
|
正常使用環境 |
工作溫度：-10℃～55℃ |
|
相對濕度：5%～90%不結露 |
|
|
海拔≤2000m |
2.2 符號對照表
在本使用手冊和保護器顯示界面中用到一些符號，以下列表說明這些符號對應的含義：
|
符號 |
含義 |
符號 |
含義 |
|
IE |
電動機額定電流 |
I ua、I ub、I uc |
A，B，C 三相電流不平衡率 |
|
UE |
電動機額定電壓 |
I up |
總的電流不平衡率 |
|
CT |
電流互感器變比 |
Uab，Ubc，Uca |
三相線電壓 |
|
Ia，Ib，Ic |
A，B，C 三相電流 |
Uav |
平均線電壓 |
|
Iav |
平均電流 |
Ig |
剩余電流(漏電電流) |
2.3 精確測量范圍和標稱精度
|
項目 |
范圍 |
精度 |
項目 |
范圍 |
精度 |
|
三相電流 |
10%~200% Ie |
±1% |
模擬量輸出 |
4mA~20mA DC |
±1% |
|
120%In~800%In |
±2% |
||||
|
漏電電流 |
10%~100% Is |
±1% |
有功功率 |
0~520kW |
±5% |
|
電壓 |
50%~120%Ue |
±1% |
無功功率 |
0~520kvar |
±5% |
2.4 抗電磁干擾性能 靜電放電測試：
能承受 IEC1000-4-2 標準 4 級，試驗電壓 8kV 的靜電放電試驗。 輻射電磁場干擾測試：
能承受 IEC1000-4-3 標準 3 級，干擾場強 10V/m 的輻射電磁場干擾試驗。快瞬變干擾測試：
能承受 IEC1000-4-4 標準規定的 4 級快速瞬變干擾試驗。浪涌測試：
能承受 IEC1000-4-5 標準規定的 4 級浪涌試驗。
第 3 章 保護器功能配置
產品的標準配置具備啟動超時保護、過載保護、堵轉保護、阻塞保護、電流不平衡保護、斷相保護、欠流保 護等保護功能，過壓保護、欠壓保護、漏電保護等保護功能則作為可選。詳細的功能配置請參閱表以下功能配置 表：
|
形式
功能 |
功能配置 |
||
|
標準配置 |
增選配置 |
||
|
保 護 功能 |
啟動超時保護 |
√ |
|
|
過載（流）保護 |
√ |
|
|
|
堵轉保護 |
√ |
|
|
|
阻塞保護 |
√ |
|
|
|
斷相保護 |
√ |
|
|
|
電流不平衡保護 |
√ |
|
|
|
漏電保護（數據內部計算得出） |
√ |
|
|
|
欠載(流)保護 |
√ |
|
|
|
過壓保護 |
|
√ |
|
|
欠壓保護 |
|
√ |
|
|
控 制 方式 |
電動機保護模式 |
√ 可 編 程 |
|
|
電動機直接啟動模式 |
|
||
|
電動機雙向可逆啟動模式 |
|
||
|
星/三角啟動兩繼電器控制模式 |
|
||
|
數字通訊 |
1 路 RS485 接口，通訊協議：MODBUS-RTU |
|
√ |
|
模擬量輸出 |
1 路 DC4～20mA 模擬量變送輸出，對應電量可編程選擇 |
|
√ |
|
光耦輸入信號 |
4 個 DI，不同控制模式具有不同的定義和作用 |
√ |
|
|
繼電器輸出 |
4 個 DO，不同控制模式具有不同的作用 |
√ |
|
|
測量顯示 |
三相電流、三相電流不平衡率 |
√ |
|
|
三相電壓、有功功率、無功功率、漏電電流（數據內部計算得 出） |
|
√ |
|
|
保護定值設定 |
各種保護定值查詢、整定 |
√ |
|
|
故障記錄 |
記錄多達 8 次最近發生的故障信息 |
|
√ |
第 4 章 外形尺寸和安裝方式

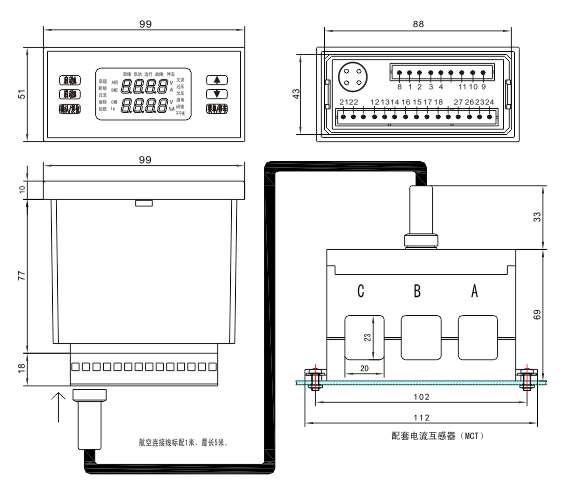

4.1 保護器外形尺寸及安裝方式：
|
|
1.柜體上開 91mm（橫向）×44mm（縱向）的矩形安裝孔；
2.產品主體從正面嵌入安裝孔中；
3.兩側用配套塑料固定件前推固定產品主體；
4.在柜內合適的位置開兩個間距為 102mm 的Φ 4.5mm 圓孔，用兩個 M4 螺栓配合螺母把產品配套電流互感器固定住；
5.用配套的分體航空連接線連接電流互感器及產品主體，并旋緊航空頭螺母。
6.航空頭螺母正對操作人員，從右至左分別 A、B、C 相，引線自上而下穿過電流互感器（請注意互感器一定要是正方向放置，千萬不要反過來穿線）。
