■產品用途
標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
具備SPD狀態監測、空開狀態監測和接地狀態監測功能。產品可通過485通信連接。
■產品特點
● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 高雷電放電能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 可通過485通信連接
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護?！?能監控SPD、空開、接地狀態
● 準確記錄雷擊次數及產品內部溫度
■技術參數
|
名稱 |
型號 |
規格 |
工作電壓(Un) |
標最大持續運行電壓(Uc) |
雷電沖 擊電流 （Iimp） |
標稱流通容量(In) |
最大流通容量(Imax) |
電壓保護水平(Up) |
工作 溫度 (℃) |
|
JESP單相電源防雷模塊 |
JESP M40/2 |
智能一體化、四位數碼管、485 |
220V |
385V |
/ |
20kA |
40kA |
1.8kV |
-40～+85 |
|
JESP M80/2 |
220V |
385V |
/ |
40kA |
80kA |
2.2kV |
|||
|
JESP M120/2 |
220V |
385V |
/ |
60kA |
120kA |
2.5kV |
|||
|
JESP M15G/2 |
220V |
255V |
15kA |
15kA |
/ |
2.0kV |
|||
|

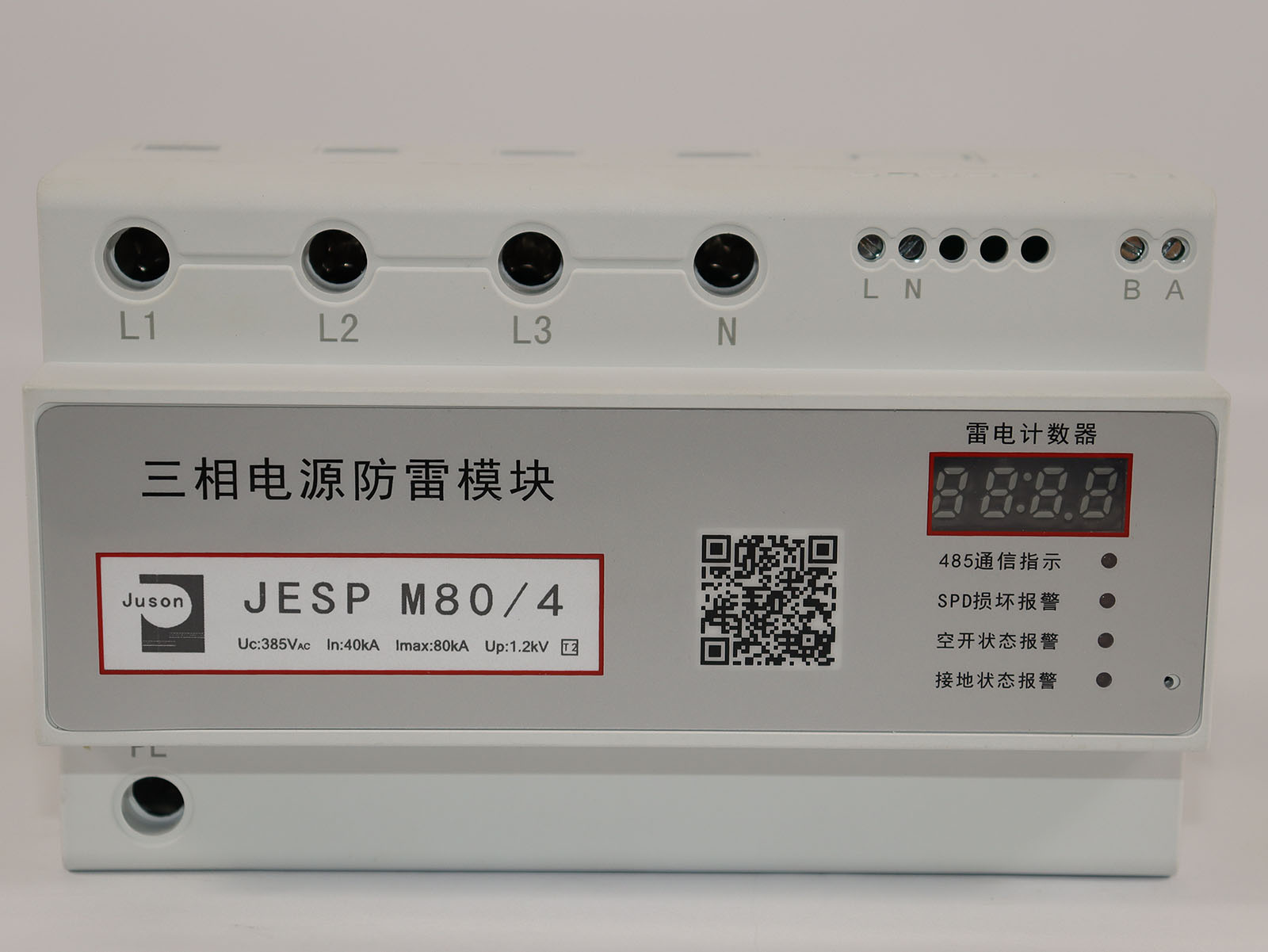

JESP三相電源防雷模塊 |
JESP M40/4 |
智能一體化、四位數碼管、485 |
380V |
385V |
/ |
20kA |
40kA |
1.8kV |
-40～+85 |
|
JESP M80/4 |
380V |
385V |
/ |
40kA |
80kA |
2.2kV |
|||
|
JESP M120/4 |
380V |
385V |
/ |
60kA |
120kA |
2.5kV |
|||
|
JESP M15G/4 |
380V |
255V |
15kA |
15kA |
/ |
2.0kV |
■ 指示燈狀態 說明
● 485 通信指示：模塊在進行 485 數據通訊時指示燈快速閃爍，不進行數據通訊時常滅。
● SPD 損壞報警：防雷模塊內部劣化脫扣后指示燈亮，模塊正常時常滅。
● 空開狀態報警：防雷器前端空開跳閘或防雷模塊無電壓時指示燈亮，正常時常滅。
● 接地狀態報警：防雷模塊接地端未正常連接時指示燈亮，接地正常時常滅。
■ 數碼管顯示狀態 說明
● 4 位數字顯示（無小數點）：表示雷擊次數。
● 3 位數字顯示（無小數點）：表示開關量狀態，3 位數字從左至右分別指示接地狀態、空開狀態、劣化狀
態開關量。0 表示故障，1 表示正常。
● 3 位數字顯示（1 位小數點）：表示溫度值。
● 1 位字母 3 位數字顯示（AXXX）：表示模塊 485 地址顯示，XXX 為 485 地址。
● 1 位字母 3 位數字顯示（PXXX）：表示模塊壽命值，XXX 為壽命百分比。
■ 復位按鍵操作 說明
● 短按復位按鍵，數碼顯示在各數據狀態切換顯示。
● 在雷擊次數顯示狀態下長按按鍵，雷擊次數清零。
● 在開關量顯示狀態下長按按鍵，可進入模塊 485 地址設置和顯示狀態，設置狀態下短按增加地址，長按
保存退出設置。
■安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3、L為相線，N為零線，PE為地線，A、B為485數據通訊接口，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式）。連接線要求牢固可靠，且要求短、粗、直。
